Πένα δοκιμής, πλαστική λαβή, συνδετήρας ανοξείδωτου

Η αρχή του ηλεκτροπροβήτη είναι ότι ένα ηλεκτρικό ρεύμα που ρέει μέσω του σπάνιου αερίου στον ηλεκτροπρόβιο θα δώσει ένα έγχρωμο φως. Όταν μετράτε την ηλεκτρική ενέργεια, αγγίζετε την ουρά της πένας, επειδή έτσι δημιουργείτε ένα κύκλωμα και το ρεύμα ρέει από το ένα άκρο της πένας, μέσω του σπάνιου αερίου, στην ουρά και στη συνέχεια το ρεύμα ρέει μέσα από το σώμα στο έδαφος. Αν δεν το κάνετε, το ρεύμα δεν μπορεί να ρέει από το στυλό απευθείας προς τα κάτω. Φυσικά, αυτό το ρεύμα είναι πολύ μικρό για να προκαλέσει βλάβη και η ευγενής αντίσταση αερίου είναι πολύ υψηλή. Η πένα δοκιμής είναι ένα κοινό εργαλείο που χρησιμοποιείται για τον έλεγχο και τη μέτρηση του κατά πόσον ο αγωγός χαμηλής τάσης και το κέλυφος του ηλεκτρικού εξοπλισμού είναι φορτισμένα

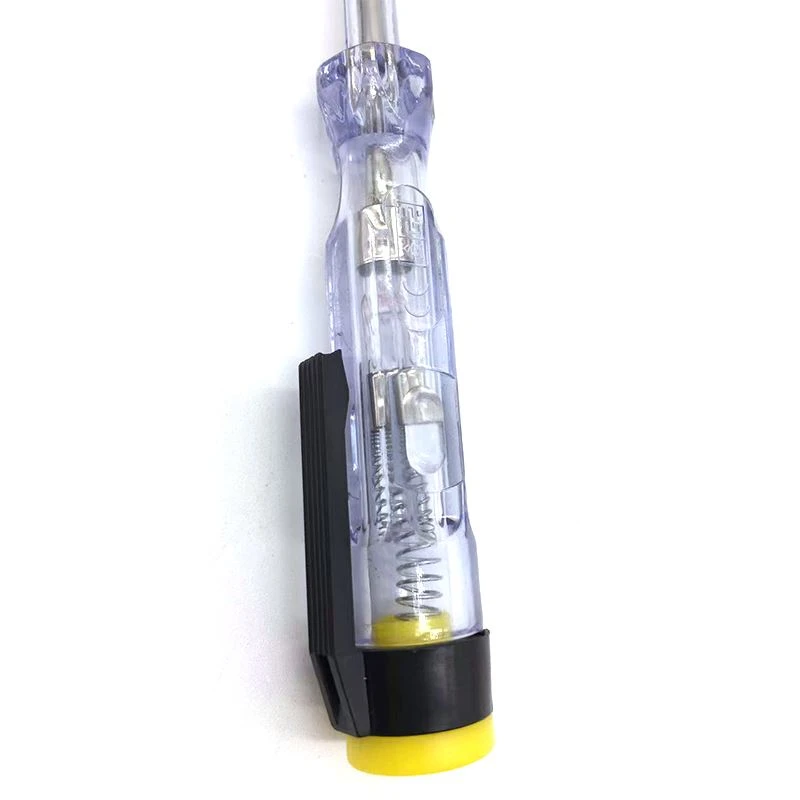

Η πένα δοκιμής είναι συχνά κατασκευασμένη από δομή τύπου πένας ή μικρή δομή κατσαβιδιού. Διαθέτει μεταλλικό καθετήρα στο μπροστινό μέρος, φυσαλίδες νέον, αντιστάσεις ασφαλείας και ελατήρια στο πλαστικό κέλυφος στο πίσω μέρος, καθώς και μεταλλικό καπάκι ή μεταλλική μύτη τύπου πένας στο τέλος ως μεταλλικό μέρος που πρέπει να αγγίζεται από το χέρι κατά τη χρήση. Μια κοινή πένα δοκιμής μπορεί να μετρήσει την τάση μεταξύ 60 και 500 VOLTS. Η φυσαλίδα νέου της πένας δοκιμής δεν μπορεί να εκπέμπει φως όταν η τάση είναι πάνω από 60 βολτ. Μην χρησιμοποιείτε κοινή συσκευή τύπου πένας όταν η τάση είναι πάνω από 500 βολτ, διαφορετικά μπορεί να προκαλέσει ηλεκτροπληξία

Όταν το άκρο της πένας δοκιμής αγγίζει το φορτισμένο σώμα, η τάση στο φορτισμένο σώμα διέρχεται από την άκρη της πένας δοκιμής, τη φυσαλίδα νέου, την αντίσταση ασφαλείας, το ελατήριο και το μεταλλικό σώμα στο τέλος της πένας και στη συνέχεια συνδέεται με τη γη για να σχηματίσει βρόχο. Εάν η τάση μεταξύ του φορτισμένου σώματος και της γης υπερβαίνει τα 60 βολτ, οι φυσαλίδες νέου στη συσκευή τύπου πένας δοκιμής θα λάμπουν, υποδεικνύοντας ότι το φορτισμένο σώμα είναι ηλεκτρικά φορτισμένο
